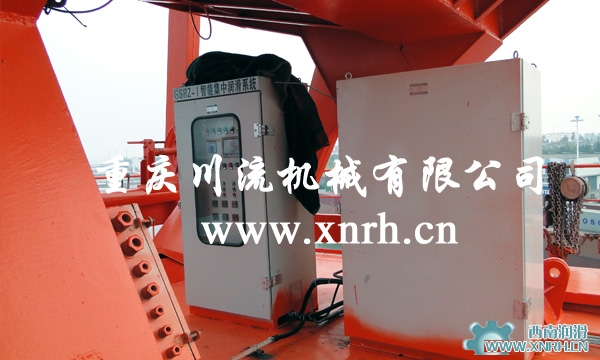

與其他集中潤滑系統相比，GSRZ-I智能集中潤滑系統有非常明顯的區別，除在硬件 上配備有工控電腦、液晶顯示屏、PLC、觸摸屏、通訊模塊以及高壓干油電磁閥、油脂分配閥、油脂流量計、油脂過濾器等設備外，在軟件上能做到定組潤滑、定組設置、定組檢測以 及故障自檢和故障屬性顯示，具備有DCS集散性控制功能，可以聯網至中央集控系統，也可增設遠程工控平臺，實現遠程與現場兩地操控。另外，智能潤滑系統可與廣域網（互 聯網）聯網通訊，實現異地遠程診斷和修復。
① 與其他智能潤滑系統相比，GSRZ-I智能集中潤滑系統：
- 自動化程度提高了25%；
- 潤滑效率提高15%以上；
- 工耗降低30%左右；
- 系統檢測提高30%以上；
- 潤滑脂節能10%上以。
② GSRZ-I智能集中潤滑系統設計使用年限為8-10年，系統5年內無需升級，5年內不 產生大修費用，五年內不增加服務成本。
③ GSRZ-I智能集中潤滑系統完成后實行現代化管理模式，全面提高生產管理水平和 作業效率。
控制全過程：
系統首先進行周期掃描檢測，在沒有報警后，油泵開始向主管道供送油脂、加壓并過濾（油泵自身一級，主油管一級，到電磁閥一級）。自至管道內油壓上升到設定值時（一般為20MPa）打開第一只電磁閥，安裝在電磁閥出口管道上的油脂分配閥或油脂流量計測量流出的油脂量，并將流量值即時反饋至主控制柜，當流量值≥用戶設定值時電磁閥關閉。等待一秒鐘后打開第二只電磁閥，依次計量、檢測，自至最后一只電磁閥計量、檢測完畢，系統停止，進入間隔等待狀態。
電磁閥供油量和間隔時間可單獨設置也可統一設置，按設定的時間長短依次給油（最短值優先供油，其它組按先后響應列隊等候）。如遇有電磁閥出現故障：堵塞或損壞，則跳至下一只電磁閥并且顯示該電磁閥的序號位置及檢測結果。
GSRZ-III智能潤滑系統有兩種工作模式：手動模式和自動模式。
操作話窗口采用西門子觸摸屏（HMI），實現現場設備模擬顯示并實時操作，實時顯示現場設備運行值。
自動模式：
自動模式下系統按事先設定好的參數運行，無需人工值守。
手動模式：
主控柜內置有觸摸屏（HMI），如要手動操作時，只需在觸摸屏上操作即可。
配置環境：
西門子觸摸屏TP177A或更高。
西門子S7-200或S7-1200系列可編程序控制器，功能強大，性能穩定。
高性能信號譯碼解碼器，SR485通信，配有多路溫度檢測輸入。
40MPa大流量雙柱塞潤滑泵，能快速、穩定的供送油脂。
40MPa級干油電磁閥，
油脂分配閥，定量分配，脈沖計量，精度誤差1%，
新一代油脂流量計，精準、可靠、快速，精度誤差3%，
|
名稱 |
項 目 |
參 數 |
備注 |
|
|
GSRZ-I智能集中潤滑系統 |
系統參數 |
公稱油壓 |
40MPa |
|
|
最大設定油壓 |
40MPa |
|
||
|
最小設定油壓 |
0MPa |
|
||
|
公稱流量 |
150～400ml/min |
|
||
|
注脂潤滑點數 |
5～200 |
|
||
|
每次給油量 |
0.65-65536ml |
可調 |
||
|
給油間隔時間 |
1-65536min |
可調 |
||
|
介質粘度 |
1#-000# |
|
||
|
管線規格 |
主管 |
Φ34×3.5、22×3 |
流體輸送用不銹鋼管或無縫鋼管 |
|
|
支管 |
Φ14×2 |
|||
|
給油管 |
Φ10×1.5 / 鋼編高壓軟管 |
|||
|
接頭型式 |
主管 |
插入焊接式 |
|
|
|
主油管活接 |
高壓橡膠管 |
|
||
|
支管 |
卡套式 |
|
||
|
給油管 |
卡套式 |
|
||
|
系統主要設備 |
插入式電動潤滑泵 |
380V,1.5KW,30MPa,150ml/min,120L |
|
|
|
電磁分配閥裝置 |
5-30VDC,40MPa,4/O,0.5ml/cy |
|
||
|
控制系統 |
220VAC 50Hz |
|
||
|
電源 |
三相四線制 |
380V 50Hz,6KW |
|
|
|
電氣 |
工控觸摸屏 |
7″,真彩,24V/USB2個,COM口1個, |
|
|
|
可編程控制器 |
西門子S7-200 |
|
||
對應主要產品：
上位機：西門子TP177A、信捷TP760-T。
組態軟件：WinCC flexible、TouchWin。
可編程器：S7-200 224XP、S7-1200 1224。
電動油脂泵：DRB-P×××B、YZP-800。
干油電磁閥：GYCF-1A、GYCF-1B。
油脂分配閥：JQPB-×。
油脂流量計：TC-HR1。
信號解碼器：HX-1R、HX-1Y。
