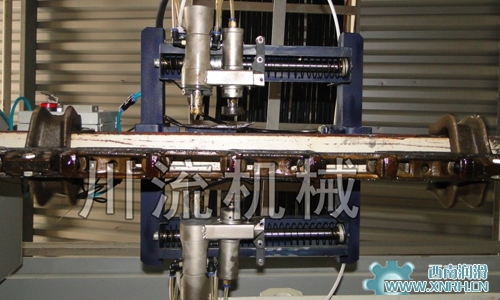

CLQR氣動懸鏈干油潤滑系統是由氣動干油泵、注油執行機構、控制器及管路附件組成，其中可根據現場情況配置氣動三聯件。系統用于懸掛輸送機的滑架滾輪干油注脂潤滑。
- 可與運輸同步前進，在恰當時刻將潤滑劑準確注入滾輪的潤滑點；
- 內部都有一個彈性連接機構，無論注油孔是否與其對中，它都能伸出，自動調整，并緊密接觸在注油處；
- 具有保護機構，當一個變形較大的走輪經過時，定位柱和潤滑柱讓過變形的走輪，之后滑動架在彈簧力作用下迅速復位，等待下一個正常的走輪；
- 容易拆卸，一個潤滑機構可以用在幾條輸送機上。
系統實際工作時，根據控制器的指令，打開氣動電磁閥，壓縮空氣將注油執行機構推移至行走起點，此時伸出定位桿，當滾輪與定位桿接觸時，注油執行機構由滾輪帶動與輸送鏈同步運行，定位桿觸點反饋信號至控制器，此時注油嘴伸出與潤滑點對接并注油，加油結束注油嘴與定位桿先后回收復位，同時注油執行機構在壓縮空氣作用下滑動至行走起點，等待下一個走輪的注油工作開始。
